單級旋片式真空泵也叫做XD型旋片式真空泵。
XD型旋片式真空泵均為單級油封式旋片真空泵，是獲得真空的基本設備。
XD型旋片式真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有高效油氣分離效果的排氣過渡器。停泵時，內置于吸氣口的吸氣閥使泵與被抽系統隔離，防止真空泵油返入被抽系統。泵由空氣冷卻。XD型旋片式真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動。
單級旋片式真空泵最低壓力是多大？為什么單級旋片式真空泵極限壓力只能到1.3？
單級旋片式真空泵一般極限壓力只能達到1.3Pa(個別可達0.1Pa)，為什么極限壓力不能再低呢？
主要由于：
(1)單級旋片式真空泵的結構上存在有害空間(見圖1)，該空間中的氣體是無法排除的。當旋片轉過排氣口后，這一部分氣體又被壓縮，經過轉子與泵腔間的縫隙又回到吸氣空間，所以每次總有些氣體排不盡。

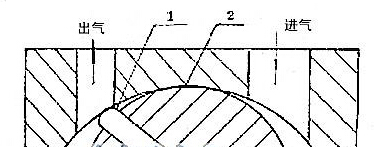

1、有害空間2、上切點A
圖：?jiǎn)渭?jí)旋片式真空泵結構的有害空間
(2)由于在單級旋片式真空泵工作時，泵腔的吸氣空間與排氣空間存在著一定的壓力差。當排氣空間的氣體被壓縮得很小時，它的壓力很高，會通過各種可能的途徑突破到吸氣空間去，使泵真空度下降。
(3)泵油在泵體內循環流動過程中會溶解進大量氣體和蒸氣。在吸氣側，因?yàn)閴毫^低，溶解的氣體又會跑出來，使泵的真空度不易提高。
